Opis

Parametry techniczne

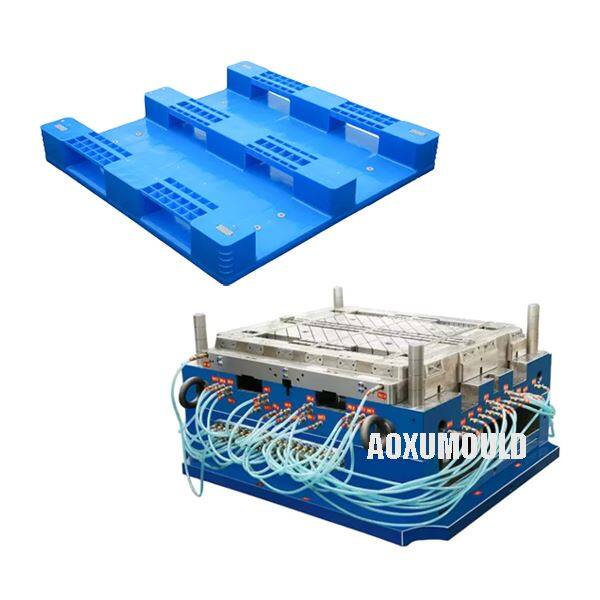

Specyfikacje pleśni

Nazwa pleśni	Forma paletowa podwójnego twarzy
Materiał produktu	HDPE, plastik
Wielkość produktu	1200x1000x150 mm
Waga produktu	25 kg
Materiał pleśniowy dla wnęki i. Rdzeń	P20
Podstawa pleśni	C45
System wtrysku	Hot Runner
Odpowiednia maszyna wtrysku	3000T
Rozmiar pleśni	1650x1450x880 mm
Życie pleśni	Ponad 500, 000 PCS

Różne rodzaje podwójnych wzorów paletowych

I. przez wejście/dostęp do wózka widłowego

1. 2- Way Palety wejściowe

Dostęp do wózka widłowego z dwóch przeciwnych stron

Wytrzymałe podłużne podłużnice

Najlepsze na: linie montażowe, długie/ciężkie obciążenia (np. Stalowe słupki)

2. 4- Way Entry palety

Dostęp ze wszystkich czterech stron za pomocą nogawek lub podstaw w stylu blokowym

Idealne do: magazynów z mieszanym wózkiem widłowym/paletowym używaniem gniazda

3. 6- Way Entry palety (rzadkie)

Czteroosobowe interfejsy dostępu + górne/dolne

Używany w: Zautomatyzowane systemy pamięci (AS/RS)

Ii. Według konstrukcji

1. Blokuj palety

9- nóg lub 12- bloki obsługi nogi

Najwyższa pojemność obciążenia (do 5, 000 kg Dynamic)

2. Palety stringerów

Belki podłużne z płytkami pokładowymi

Powszechne w 2- Way dla ciężkich obciążeń

3. palety bazowe obwodowe

Solidne krawędzie ramy z otwartymi centrami

Zapobiega przeniesieniu obciążenia podczas transportu

4. Wingowane palety

Overghanging Decki dla kompatybilności z szafy

Obsługuje obciążenia wspornikowe

Iii. Według specjalnych funkcji

1. Palety gniazdowe

Zwężane nogi dla 75% oszczędności przestrzeni, gdy są puste

2. Zamknięte palety

Zawiasowe rozkłada się do 20% grubości

3. Higieniczne palety

Gładkie, wolne od szczeliny powierzchnie do zgodności FDA

4. Palety przeciwpoślizgowe

Teksturowane pokłady lub wkładki gumowe

5. Inteligentne palety

Wbudowany RFID/GPS do śledzenia

Jak zrobić wysokiej jakości pleśń palety doule?

Komunikacja popytu: Po pierwsze, potwierdzimy scenariusz aplikacji palety z klientem i potwierdzimy wymagania wymiarów palety, grubości, wagi itp.

Projekt wstępny: Nasi projektanci będą organizować wewnętrzne spotkania i zintegrują najlepsze rozwiązania projektowe oparte na wcześniejszych wrażeniach z produkcji palet, w tym strukturę palety, konstrukcji biegaczy, systemu chłodzenia i konstrukcji wydechowych.

Modelowanie: Po wstępnym projekcie użyjemy oprogramowania CAD (takiego jak AutoCAD, SolidWorks, UG itp.) Do wykonywania trójwymiarowego modelowania formy i produktu. Szczegółowe modelowanie kształtu, biegacza, kanału chłodzenia itp. Palety.

Analiza: Po zaprojektowaniu rysunków 3D użyjemy oprogramowania CAE do symulacji procesu formowania wtryskowego i analizy ścieżki przepływu, rozkładu temperatury, zmiany ciśnienia itp. Stopionego tworzywa sztucznego. Wstępna eliminacja problemów pleśni.

Przetwarzanie pleśni: Zgodnie z dostosowanymi wymaganiami palet klienta wybierz odpowiednią stal pleśniową (taką jak P20, H13 itp.) I przetworz części formy zgodnie z rysunkami projektowymi. W tym obróbka, obróbka cieplna, polerowanie i inne procesy.

Montaż: Po przetworzeniu wszystkich części złożymy formę. Przed montażem wymiary każdego elementu formy zostaną ściśle zmierzone przed montażem.

Próba formy: Zainstaluj pleśń na maszynie do formowania wtrysku do próby formy i sprawdź efekt formowania. Zgodnie z wynikami próby pleśni dostosuj i zoptymalizuj pleśń, w tym modyfikacje kanału przepływowego, systemu chłodzenia, konstrukcji wydechu itp.

Dostawa: Po kilku rundach prób i regulacji pleśni pleśń spełnia wymagania projektowe i przechodzi ostateczną kontrolę i potwierdzenie. Dostawa jest przeprowadzana po potwierdzeniu.

Projekt produktu i. Pleśń

Kluczowe punkty projektowania podwójnej formy paletowej

1. Podstawowe względy projektowania strukturalnego

Projekt wnęki i podstawowy

Formowanie dwustronne: wymaga precyzyjnego wyrównania wnęki górnej i dolnej

Linia podziału: musi zminimalizować flash, jednocześnie umożliwiając właściwe wyrzucenie

PROJEKT Kąty: Zazwyczaj 1–3 stopień w celu ułatwienia zdemolowania

Wzmocnienie żebra i pokładu

Grubość żebra: 50–70% głównej grubości ściany, aby zapobiec śladom zlewu

Struktury plastra miodu: poprawić stosunek siły do masy

Projekt bossa: wzmocniony gussetami w punktach ładowania

Optymalizacja grubości ściany

Jednoliczna grubość: 3–5 mm (zapobiega wypaczaniu i skraca czas cyklu)

Strefy o zmiennej grubości: grubsze w punktach naprężeń (np. Podstawy nóg)

2. Funkcje funkcjonalności pleśni

System wyrzutowy

Pinsy wyrzutowe: strategicznie umieszczone pod obszarami wysokiej stresu (nogi, żebra)

Płytki ze striptizerką: dla dużego wyrzucania obszaru powierzchniowego

Wentylacje powietrzne: Zapobiegaj pułapkom gazowym w głębokich żeberkach

Kanały chłodzące

Chłodzenie konformalne: podąża za konturem palet dla 30% szybszych cykli

Chłodzenie oparte na strefie: priorytetyzuje grube odcinki

Mechanizmy slajdów i podnośników

Obsługa podcięcia: w przypadku złożonych funkcji, takich jak snap-fits lub logo

Zapływające rdzenie: stosowane w składanych projektach palet

Pakiet &. Dostawa

Komponenty pleśni

Stal pleśni

System Hot Runner

Części standardowe

Jakiej konserwacji wymaga pleśń palet?

1. Pleceń dokładnie forma

- Wyjmij resztkowy plastik, tłuszcz lub gruz z powierzchni formy.

- Użyj specjalistycznego środka do czyszczenia form lub alkoholu izopropylowego, aby uniknąć korozji.

- Upewnij się, że kanały chłodzenia są spłukiwane, aby zapobiec gromadzeniu się pozostałości.

2. Zastosuj ochronę antykorozyjną

- Pull wszystkie stalowe powierzchnie inhibitorem rdzy lub sprayem do konserwacji pleśni.

- Do długoterminowego przechowywania użyj papieru lub opakowań wysyłania w formie, użyj papieru lub inhibitor korozji pary).

3. W razie potrzeby zdemontować

- Usuń wkładki, suwaki, podnośniki i inne wymienne komponenty.

- Przechowuj małe części w oznaczonych pojemnikach, aby zapobiec utratę lub zgubieniu.

4. Chroń krytyczne powierzchnie

- Użyj pianki ochronnej lub czapek plastikowych na delikatnych obszarach (np. Pinsy wyrzutowe, filary prowadzące).

- Przykryj formę oddychającą tkaniną lub torbą do przechowywania form, aby zapobiec gromadzeniu się pyłu.

5. Środowisko sterowania przechowywaniem

- Przechowuj w suchym, kontrolowanym temperaturze obszaru (wilgotność poniżej 50%).

- Unikaj bezpośrednich światła słonecznego lub ekstremalnych wahań temperatury.

- Jeśli to możliwe, użyj osuszacza w pomieszczeniu.

FAQ

>1. Co to jest forma wtrysku z podwójnym twarzą?

Forma wtryskowa z podwójnym twarzą jest wyspecjalizowanym narzędziem stosowanym w formowaniu wtrysku z tworzywa sztucznego do wytwarzania odwracalnych palet z dwiema użytecznymi stronami (górna i dna). Formy te są zaprojektowane do tworzenia silnych, trwałych palet w jednym cyklu produkcyjnym lub w ramach dwuetapowego procesu (przerzucanie formy).

>2. Jakie są zalety stosowania formy wtrysku palet z podwójnym twarzą?

Istnieje kilka zalet stosowania formy wtrysku palet z podwójnym twarzą. Należą do nich:

1. Wysoka precyzja i dokładność w produkcji palet.

2. Zwiększona wydajność produkcji i produkcja.

3. Opłacony proces produkcji.

4. Zdolność do wytwarzania spójnych i jednolitych palet.

5. Trwałość i długowieczność pleśni.

Tak, formy wtrysku palet z podwójnym twarzą można dostosować, aby spełnić określone wymagania projektowe i potrzeby produkcyjne. Producenci mogą współpracować z klientami w celu tworzenia form, które są zgodne z ich unikalnymi specyfikacjami, zapewniając produkcję palet spełniających standardy jakości i wymagań.

>4. Jakie materiały są używane do palet z tworzywa sztucznego dwupokresowego?

Typowe materiały obejmują:

HDPE (polietylen o wysokiej gęstości)-lekki, odporny na chemikalia.

PP (polipropylen) - Wysoka odporność na uderzenie, dobra na ciężkie obciążenia.

Wzmocnione tworzywa sztuczne (np. PP wypełnione szkłem)-dodatkowa wytrzymałość na obciążenia dynamiczne.

>5. Jakie rodzaje projektów palet z podwójnym twarzą są powszechne?

Nestabilna przestrzeń jest pusta.

Rękawe - wspierają duże ładunki w systemach stojakowych.

Powierzchnia przeciwpoślizgowa powierzchnia dla lepszego przyczepności.

W stylu eksportowym, zgodny z ISPM 15 (bez ryzyka szkodników).

>6. Czy forma dwupokresowa może wytwarzać różne rozmiary palet?

Niektóre formy mają wymienne wkładki dla różnych rozmiarów, ale większość jest wykonana na zamówienie dla określonego projektu.

>7. Jak mogę utrzymać i przedłużyć życie mojej podwójnej formy wtryskowej palety?

Właściwa konserwacja ma kluczowe znaczenie w przedłużeniu życia formy wtryskowej palety podwójnej twarzy. Regularne czyszczenie i smarowanie form, a także właściwe przechowywanie, gdy nie jest używane, może pomóc w zapobieganiu zużyciu. Ważne jest również regularne sprawdzanie form pod kątem jakichkolwiek oznak uszkodzeń lub wad i niezwłocznie ich rozwiązania.
