Specyfikacje pleśni
|
Nazwa pleśni |
120L Wheelie Bin Form |
|
Materiał produktu |
HDPE, plastik |
|
Wielkość produktu |
555x476x957mm |
| Waga produktu | 11 kg |
|
Materiał pleśniowy dla Cavity & . |
P20, 718, 2738 |
|
Nos wnęki |
1 wnęka |
|
System wtrysku |
Cold Runner/Hot Runner |
|
Odpowiednia maszyna wtrysku |
1600T |
|
Rozmiar pleśni |
800x750x1200 mm |
|
Życie pleśni |
Ponad 500, 000 PCS |
|
T1 czas |
Po sfinalizowaniu projektu, 55 dni |
Funkcje produktu 120 -litrowego pojemnika
1. solidna konstrukcja i materiał
Materiał: wykonany z polietylenu o wysokiej gęstości (HDPE) lub polipropylenu (PP) w celu oporu uderzenia, stabilności UV i odporności na warunki atmosferyczne .
Wzmocnione ściany: żebrowane lub faliste konstrukcja dla dodatkowej wytrzymałości .
Gruba podstawa: wytrzymałe dno, aby wytrzymać szorstkie obsługę i ciężkie obciążenia .
2. Projekt funkcjonalny
Pojemność: 120 litrów (idealne dla gospodarstw domowych, małych firm lub przestrzeni publicznej) .
Ergonomiczny uchwyt: Wygodny uchwyt dla łatwego przechylenia i manewrowania .
Opcje pokrywki:
-Hinged pokrywka (samowystarczalność, aby zapobiec wyciekom i zapachom) .
-Snap-on LID (zdejmowane dla łatwego czyszczenia) .
-Optionalne zamknięte pokrywki dla bezpieczeństwa .
System kół i osi:
-DWO ciężkie koła (często 200-300 mm średnica) dla gładkiego walcowania .
-Porna metalu lub wzmocniona plastikowa oś dla długowieczności .
3. Funkcje przyjazne dla użytkownika
Mechanizm przechylenia: Zrównoważona konstrukcja dla łatwego opróżniania do śmieciowych ciężarówek .
Gładkie walcowanie: solidne koła działają na chodnikach, żwiru i nierównych powierzchniach .
Projekt stosowany w stosy (do przechowywania i transportu, gdy jest pusty) .
4. bezpieczeństwo i higiena
Odporne na zwierzęta: bezpieczne pokrywki zapobiegają szkodnikach i bezpańskim zwierzętom dostępu do odpadów .
Szczelność: zapobiega przenikaniu odpadów płynnych .
Łatwe do czyszczenia: gładkie powierzchnie wewnętrzne odporne na gromadzenie się brudu .
5. trwałość i długowieczność
Stabilizowany UV: Opiera się zanikania i kruchości z Exposure Sun .
Odporność na chemikalia: bezpiecznie obsługuje gospodarstwa domowe i łagodne odpady przemysłowe .
Tolerancja temperatury: działa w stopniu -30 do +60 Warunki .

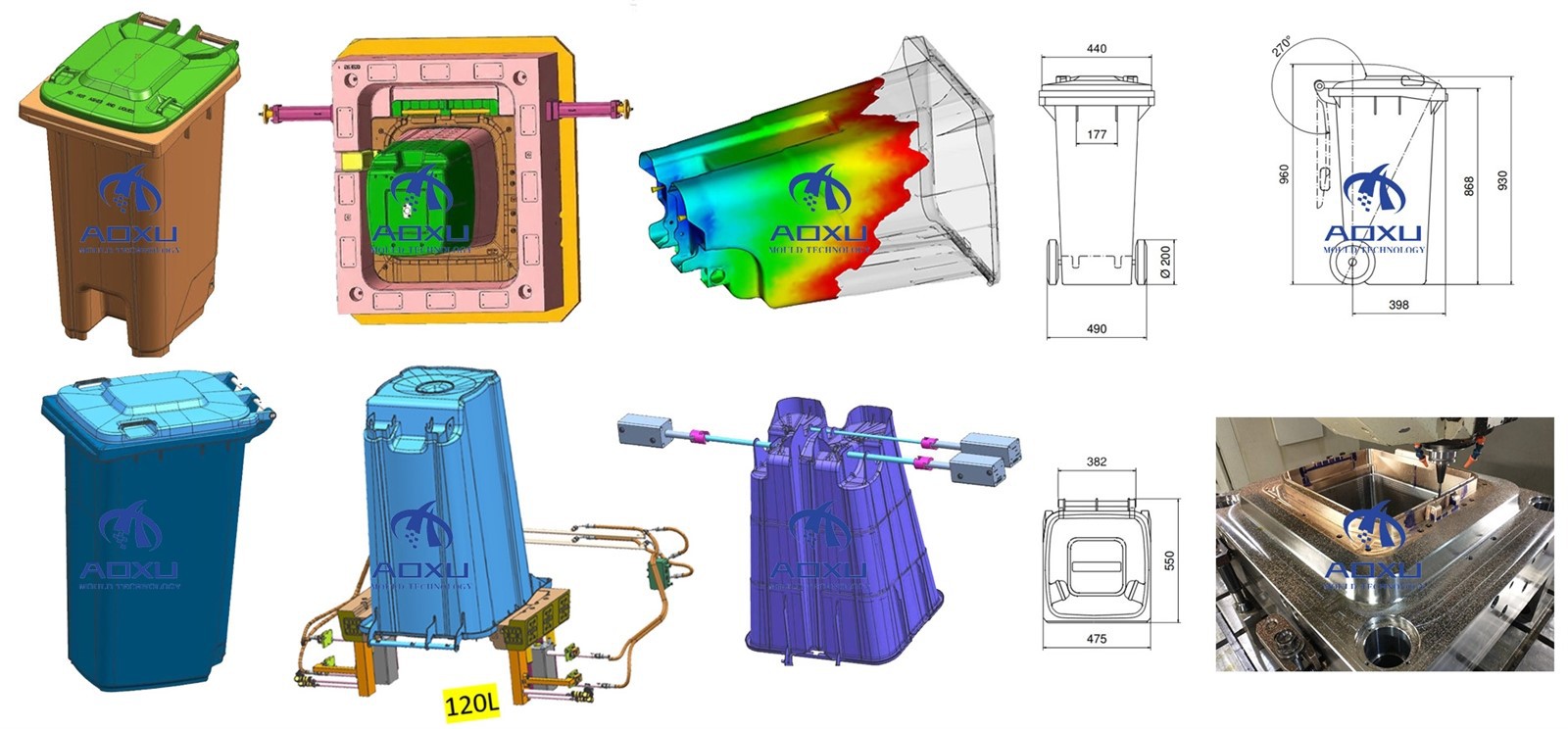

Projekty dla produktu i .
Dlaczego analiza przepływu pleśni jest niezbędna dla form wtrysku pojemników na 120L?
Symulacja Moldflow jest kluczowym krokiem w projektowaniu i produkcji wysokiej jakości 120L Wheelie Bin Forms . Oto, dlaczego jest to niezbędne:
1. przewiduje i zapobiega wadom przed produkcją
Moldflow identyfikuje potencjalne wady w konstrukcji formy, takie jak:
-Warowanie -ze względu na nierównomierne chłodzenie lub skurcz materiału .
-Sink Znaki -spowodowane niewystarczającym pakowaniem w grubych sekcjach (e . g ., uchwyty, baza) .
-Ar pułapki i znaki spalania -ujawnia, gdzie powietrze jest uwięzione, co prowadzi do niepełnego wypełnienia .
-Chort strzały -Zapewnia, że plastik wypełnia całą wnękę formy .
→ Zapisuje kosztowne modyfikacje pleśni później!
2. optymalizuje plastikowy przepływ i pozycjonowanie bramy
-Symuluje, w jaki sposób stopiony plastik wypełnia pleśń, pomagając określić:
Najlepsze lokalizacje bram (aby uniknąć słabych miejsc) .
Potrzebna liczba bram (Single vs . systemy wielokrotne) .
Bilans przepływowy (zapobieganie nierównym wypełnieniu) .
-Oności spójną grubość ściany, zmniejszenie marnotrawstwa materiału .
→ Poprawia integralność strukturalną i wykończenie strukturalne BIN .
3. zwiększa wydajność chłodzenia
-Modele Wydajność kanału chłodzącego do:
Skróć czas cyklu (szybsza produkcja=niższe koszty) .
Zapobiegaj gorącym punktom, które powodują wypaczenie .
-Helps Design Conformalne chłodzenie (następuje kształt pojemnika do jednolitego chłodzenia) .
→ Zwiększa żywotność formy i wydajność .
4. sprawdza wybór materiałów
-Testki, w jaki sposób różne tworzywa sztuczne (HDPE, pp, treść recyklingu) zachowują się w warunkach formowania .
-Predycts Szybkość kurczenia się (krytyczne dla części tolerancji, takich jak mocowania osi) .
→ Zapewnia, że końcowy kosz spełnia wymagania dotyczące trwałości i wymiarów .
5. oszczędza czas i pieniądze
-Niders próbuje testowanie pleśni (mniej wersji T1) .
-Avoids Kosztowy przeróbka pleśni (zmiany stalowe są drogie!) .
-Shortense czas na rynek poprzez wczesne łapanie problemów .
→ jednorazowa inwestycja symulacyjna opłaca się długoterminową wydajnością .
Jak zrobićJakość120L Wheelie Bin Form?
1. Design & Engineering
(1) Analiza wymagań klientów
Potwierdź wymiary pojemników, pojemność (120L), materiał (HDPE/PP), typ pokrywki (zawiasy/snap-on) i funkcje specjalne (uchwyty, koła, branding) .
Przejrzyj próbki, rysunki lub pliki CAD, aby uniknąć nieporozumień .
(2) Modelowanie i symulacja 3D
Użyj oprogramowania CAD (SolidWorks, UG NX lub Pro/E), aby zaprojektować strukturę pleśni .
Przeprowadź analizę przepływu pleśni, aby przewidzieć:
Wydajność i wydajność przepływu plastikowego i chłodzenia
Potencjalne wady (wypaczenie, zlewane znaki)
Optymalne lokalizacje bram
(3) Finalizuj konstrukcję formy
Wybierz strukturę formy dwupabłany lub trzyplatowy (na podstawie złożoności) .
Projektuj system wyrzutów, kanały chłodzenia i szczeliny wentylacyjne .
2. Wybór materiału
(1) Wybór stali pleśniowej
|
Część |
Zalecana stal |
Twardość (HRC) |
Zamiar |
|
Rdzeń i wnęka |
P20, 718H, Nak80 |
30-36 HRC |
Koszty salda i trwałość |
|
Obszary o wysokiej noszeniu |
H13, S136 |
48-52 HRC |
Long lifespan (>1m strzały) |
|
Piny wyrzucające |
Zobacz materiał SKD61 |
50-54 HRC |
Odporność na zużycie |
(2) Materiał z tworzywa sztucznego
HDPE (polietylen o wysokiej gęstości)-najczęściej (trwałe, oporne na UV) .
PP (polipropylen) - Dobry do recyklingu pojemników .
Kompatybilność upodobań - do 30% możliwych treści z recyklingu .
3. CNC Męk
(1) Szorstka obróbka
Użyj frezowania CNC, aby kształtować bloki formy .
Opuść 0.2-0.5 mm Dodatkowanie do wykończenia .
(2) Obróbka cieplna (w razie potrzeby)
Hartowanie i temperowanie (dla stali H13/S136) w celu zwiększenia odporności na zużycie .
(3) Precyzja obróbka
EDM (obróbka elektryczna) - dla skomplikowanych detali (logo, żebra) .
CNC szlifowanie/polerowanie - osiągnij gładkie wykończenie powierzchni (Ra mniejsze lub równe 0 . 8 μm).
(4) Instalacja systemu chłodzenia
Wiertło konformalne kanały chłodzenia do jednolitej kontroli temperatury .
Dodaj przegrody i bubblery w grubych sekcjach .
4. montaż i testowanie
(1) Zespół pleśni
Fit Core, Cavity, Pins, suwaki i system chłodzenia .
Zapewnij płynny ruch wszystkich komponentów .
(2) Produkcja próbna (test T1)
Wstrzyknij plastik do formy, aby sprawdzić:
Dokładność wymiarowa (mierz kosz z zaciskami) .
Wykończenie powierzchni (brak znaków przepływowych lub defektów) .
Wydajność i chłodzenie .
(3) Korekty (w razie potrzeby)
Zmodyfikuj rozmiar bramki, szybkość chłodzenia lub system wyrzutu, jeśli pojawią się problemy .
5. Masowa produkcja i kontrola jakości
(1) Proces formowania wtrysku
Wymagania maszynowe:
Siła zacisku: 800–1500 ton
Czas cyklu: 60–120 sekund
Parametry procesu:
Temperatura stopu: 200–260 stopni (HDPE/PP)
Ciśnienie wtrysku: 80–120 MPa
(2) kontrole jakości
Waga i grubość ściany - Upewnij się, że spójność .
Testowanie obciążenia - Sprawdź trwałość (symuluj ciężkie obciążenia odpadów) .
Test funkcji koła i pokrywki - gładkie walcowanie i bezpieczne zamknięcie .
6. opakowanie i dostawa
Opakowanie drewniane skrzyni do bezpiecznej wysyłki .
Zapewnij instrukcję konserwacji pleśni (czyszczenie, smarowanie, końcówki przechowywania) .

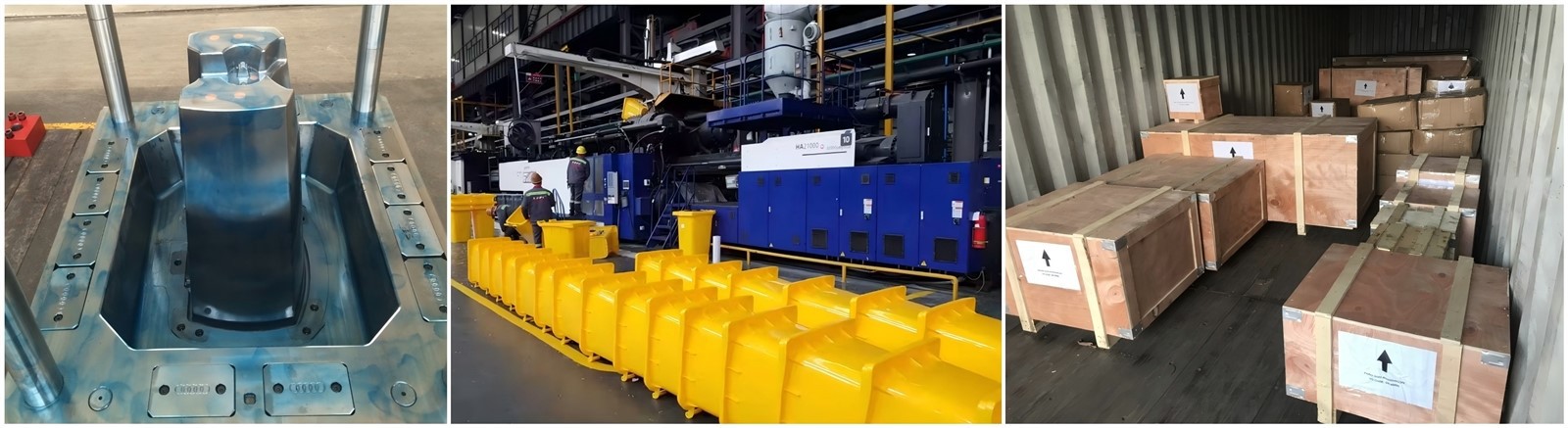

Komponenty pleśni
Stal pleśni
System Hot Runner
Części standardowe
Pakiet & . dostawa
Informacje zwrotne klientów
Dlaczego prosimy klientów o dostarczenie próbek lub rysunkówPojemnik na kółkach 120L?
Podczas produkowania formy wtryskowej 120 -litrowej wtrysku kółka zazwyczaj prosimy klientów o dostarczenie istniejących próbek, rysunków technicznych lub projektów CAD przed rozpoczęciem produkcji . Oto, dlaczego ten krok jest kluczowy:
1. zapewnia dokładny projekt i funkcjonalność
Unika błędnej interpretacji - próbka fizyczna lub szczegółowy rysunek pomaga nam zrozumieć:
Dokładne wymiary (wysokość, szerokość, grubość) .
Funkcje strukturalne (żebra, uchwyty, mocowania koła) .
Mechanizm LID (zawiasowy, snap-on lub blokujący) .
Zapobiega kosztownym błędom - zgadywanie specyfikacji ryzyko tworzenia formy, która nie pasuje do twoich potrzeb .
2. potwierdza grubość materiału i ściany
Zachowanie z tworzywa sztucznego - różne materiały (HDPE, PP, plastik z recyklingu) kurczą się w różnych tempie; Próbki pomagają dostosować tolerancje pleśni .
Konsystencja grubości ściany - zapewnia trwałość bez śladów zlewu lub wypaczanie .
3. Wymagania dostosowywania i brandingu
Logo/Tekst Expossing - Jeśli potrzebujesz brandingu, próbki/rysunki pokazują dokładne umiejscowienie i głębokość .
Dopasowanie kolorów - próbka pomaga powtórzyć dokładny odcień w razie potrzeby .
4. zgodność ze standardami branżowymi
Przepisy dotyczące zarządzania odpadami - niektóre regiony (EU, US, ETC .) mają określone reguły projektowania bin (e . g ., en 840, ansi z245) .
Ergonomia i bezpieczeństwo - uchwyty, koła i mechanizmy napiwków muszą spełniać standardy użyteczności .
5. szybszy i bardziej opłacalny rozwój pleśni
Zmniejsza się w przód iw tył-modyfikowanie pleśni w połowie produkcji jest drogie; Wyczyść odniesienia usprawniają proces .
Optymalizuje produkcję - znajomość dokładnych specyfikacji pomaga nam zalecić najlepszy stalowy system i system chłodzenia .
-Co jeśli nie masz próbki ani rysunku?
Bez problemu! Możemy:
Zapewnij standardowe projekty - Użyj naszych istniejących form 120L Bin (dostosowywalne) .
Inżynier odwrotny - jeśli masz podobny pojemnik, możemy go zmierzyć i replikować .
Współpracuj przy nowych projektach - nasi inżynierowie mogą tworzyć modele CAD na podstawie twoich wymagań .
FAQ
>1. Jakie materiały są używane do wykonania formy 120L Wheelie Bin?
Forma jest zwykle wykonana ze stali wysokiej jakości, takiej jak:
-P20, 718, NAK80 (do standardowej produkcji)
-H13, S136, stal nierdzewna (dla oporu o wysokiej zawartości i długiej żywotności)
Stwardnione i wypolerowane powierzchnie, aby zapobiec korozji i rozszerzyć trwałość .
>2. Jakie materiały z tworzyw sztucznych można użyć z tą formą?
Forma jest przeznaczona dla:
-Hdpe (polietylen o wysokiej gęstości)-Najczęściej powszechne (trwałe, oporne na UV) .
-Pp (polipropylen) –DOOD do recyklingu pojemników .
-Recycled Plastics (do 30% możliwych) .
>3. Czy forma może wytwarzać różne kolory pojemników?
Tak, forma może przełączać się między kolorami (HDPE/PP dobrze akceptuje pigmenty) .
Nie potrzebna zmiana koloru, jeśli używasz wstępnie kolorowych granulek .
>4. Czy mogę dodać moje logo firmy lub tekst niestandardowy?
Tak, logo/tekst można wygrawerować lub wytwarzać w formie .
>5. Czy formę można regulować dla różnych typów pokrywek?
Tak, opcje obejmują:
-Hinged Lid (samo-blokowanie) .
-Snap-on LID (wymienne) .
-Lackable LID (funkcja bezpieczeństwa) .
>6. Czy oferujesz usługi próbne?
Tak, większość producentów zapewnia testowanie próbek T1 przed masową produkcją .
>7. Jak utrzymać formę przez długi czas?
Regularne czyszczenie (usuń plastikowe reszty) .
Smarowanie ruchomych części (piny ejector, slajdy) .
Przechowywanie w suchych warunkach, aby zapobiec rdzy .
